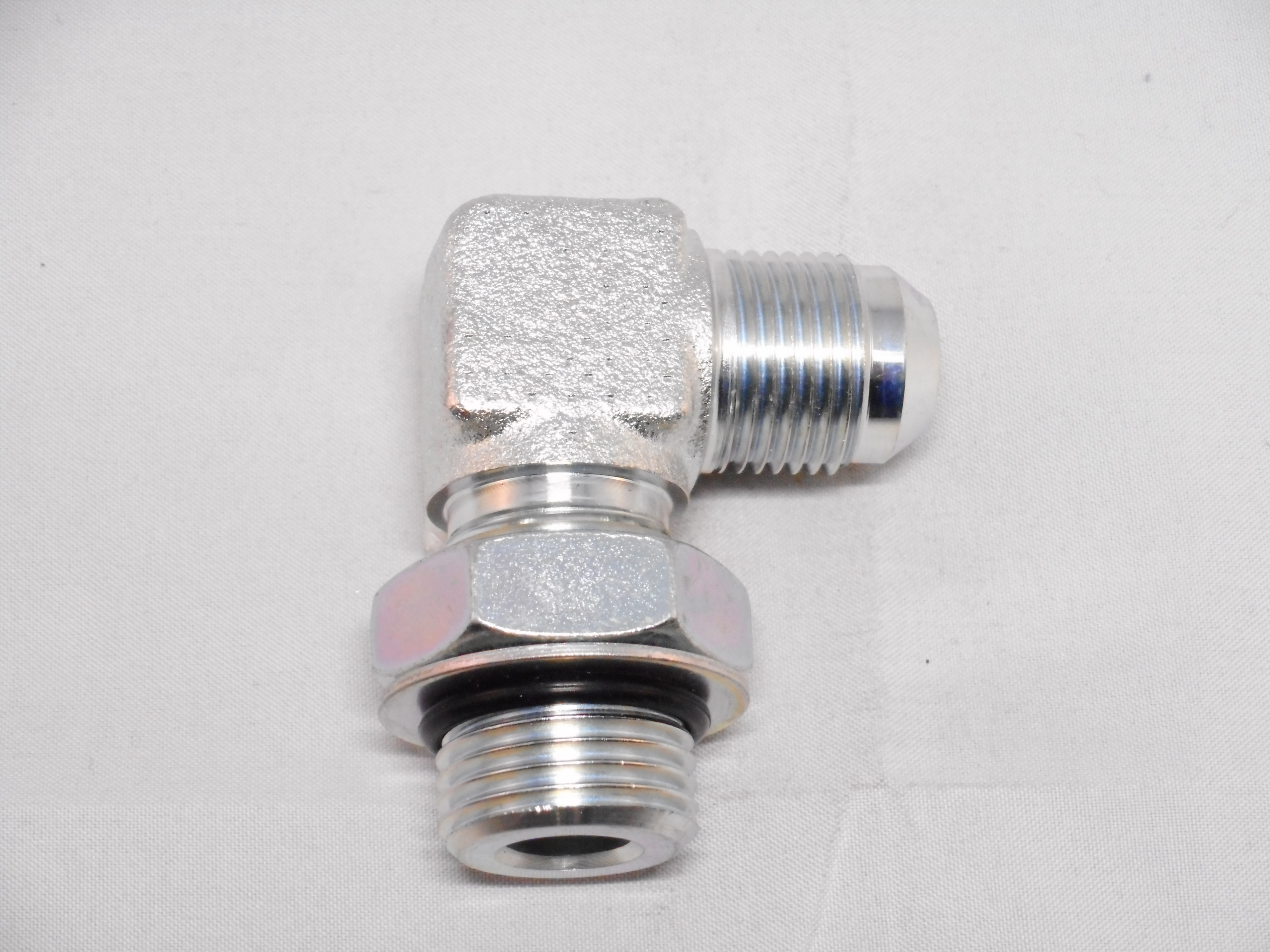

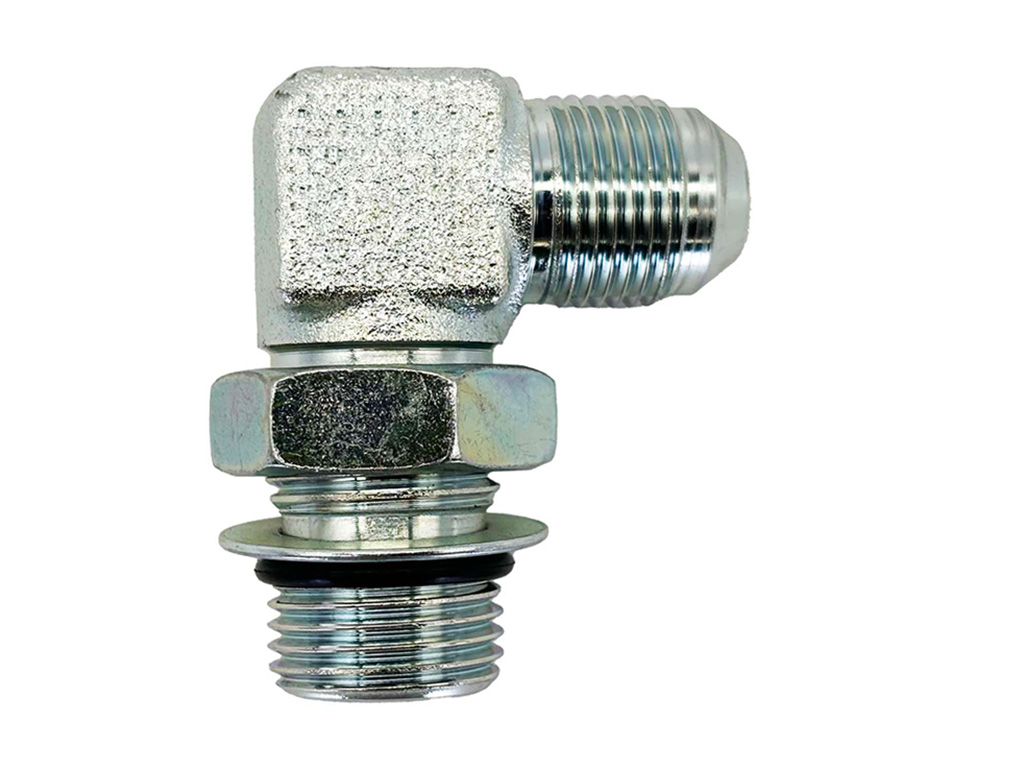

- 390-UG-O(同径)
番号 | 登録品番 | T1 | T2(PF) | |
---|---|---|---|---|
1 | 390-U0704-O | U7/16 | G1/4 | |
2 | 390-U0906-O | U9/16 | G3/8 | |
3 | 390-U1208-O | U3/4 | G1/2 | |
4 | 390-U1712-O | U1"1/16 | G3/4 | |
5 | 390-U2116-O | U1"5/16 | G1" |

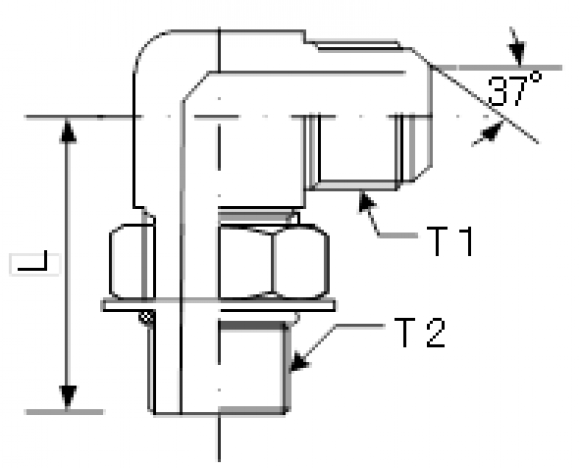

UNF x G (Oリング) 90度
U7/16~ U1"5/16
<備考>
(A) - (B) (C) - (D)
390 - U17 12 - O
A=M390タイプのシート面を示す
B=ユニファイネジサイズを示す
分母を総て16として約分しないで分子を表示
C=Oリングが付くPFネジをインチ表示
D=Oリングアダプターであることを表示
主に日立建機・ニューマチックに使われているアダプター
