- 390-UG-O(異径)
番号 | 登録品番 | T1 | T2(PF) | |
---|---|---|---|---|
<Oリング側(ガスねじ)小> | ||||
1 | 390-U0904-O | U9/16 | G1/4 | |
2* | 390-U1206-O | U3/4 | G3/8 | |
3* | 390-U1708-O | U1"1/16 | G1/2 | |
4* | 390-U2112-O | U1"5/16 | G3/4 | |
<Oリング側(ガスねじ)大> | ||||
5 | 390-U0706-O | U7/16 | G3/8 | |
6 | 390-U0908-O | U9/16 | G1/2 | |
7* | 390-U1212-O | U3/4 | G3/4 | |
8 | 390-U1716-O | U1"1/16 | G1" |

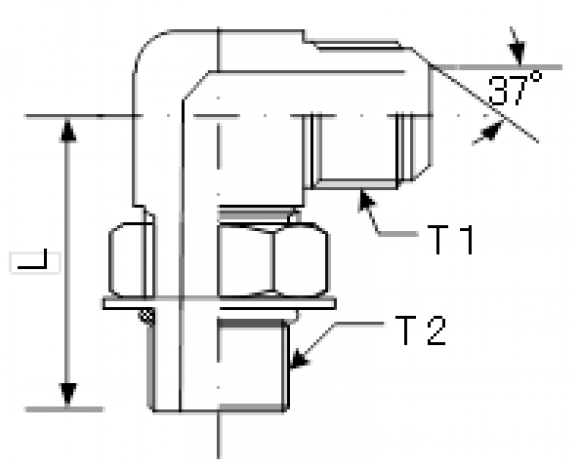

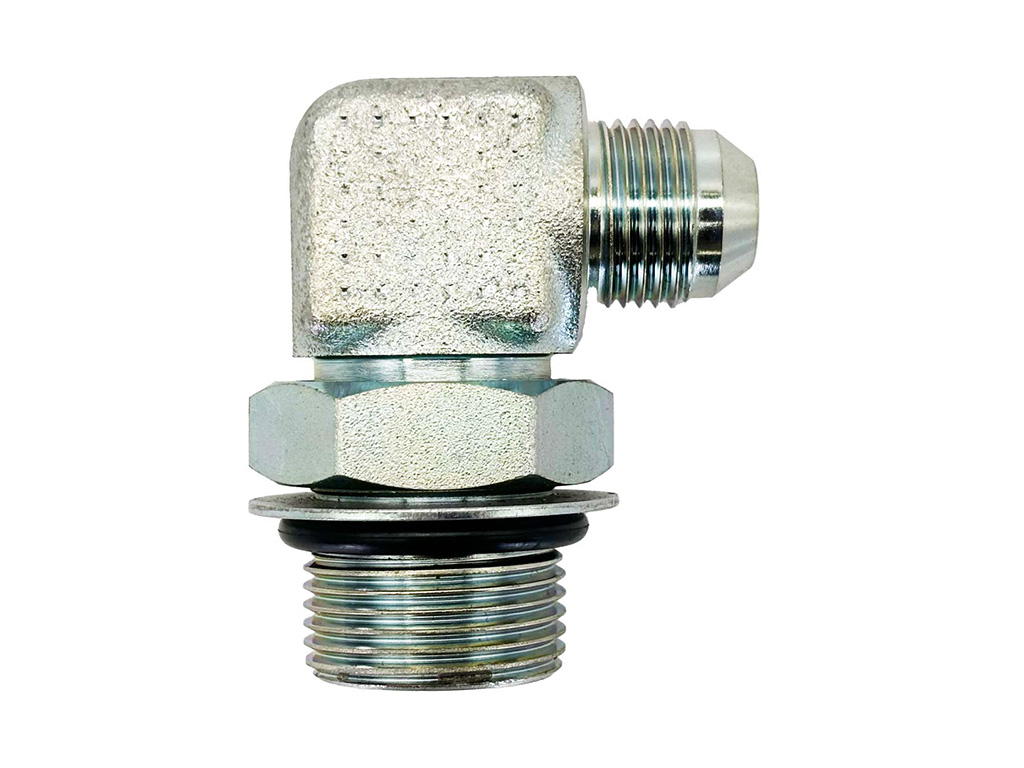

UNF x G (Oリング) 90度
U7/16~ U1"5/16
<備考>
(A) - (B) (C) - (D)
390 - U17 12 - O
A=M390タイプのシート面を示す
B=ユニファイネジサイズを示す
分母を総て16として約分しないで分子を表示
C=Oリングが付くPFネジをインチ表示
D=Oリングアダプターであることを表示
主に日立建機・ニューマチックに使われているアダプター
(*)取寄せ品となります。
