- 300-UU-O(異径)

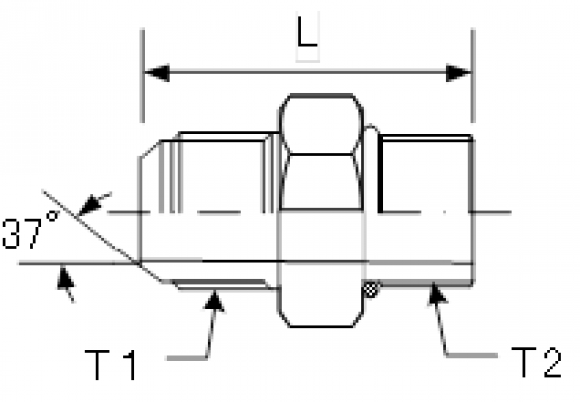

番号 | 登録品番 | T1 | T2 | |
---|---|---|---|---|
<Oリング側小> | ||||
1 | 300-U09U07-O | U9/16 | U7/16 | |
2 | 300-U12U09-O | U3/4 | U9/16 | |
3 | 300-U14U12-O | U7/8 | U3/4 | |
4* | 300-U17U14-O | U1"1/16 | U7/8 | |
5* | 300-U21U17-O | U1"5/16 | U1"1/16 | |
6* | 300-U26U21-O | U1"5/8 | U1"5/16 | |
<Oリング側大> | ||||
1 | 300-U07U09-O | U7/16 | U9/16 | |
2 | 300-U09U12-O | U9/16 | U3/4 | |
3 | 300-U12U14-O | U3/4 | U7/8 | |
4 | 300-U12U21-O | U3/4 | U1"5/16 | 3段異径 |
5* | 300-U14U17-O | U7/8 | U1"1/16 | |
6* | 300-U17U21-O | U1"1/16 | U1"5/16 |
UNF x UNF (Oリング)
U7/16~ U1"5/16
<備考>

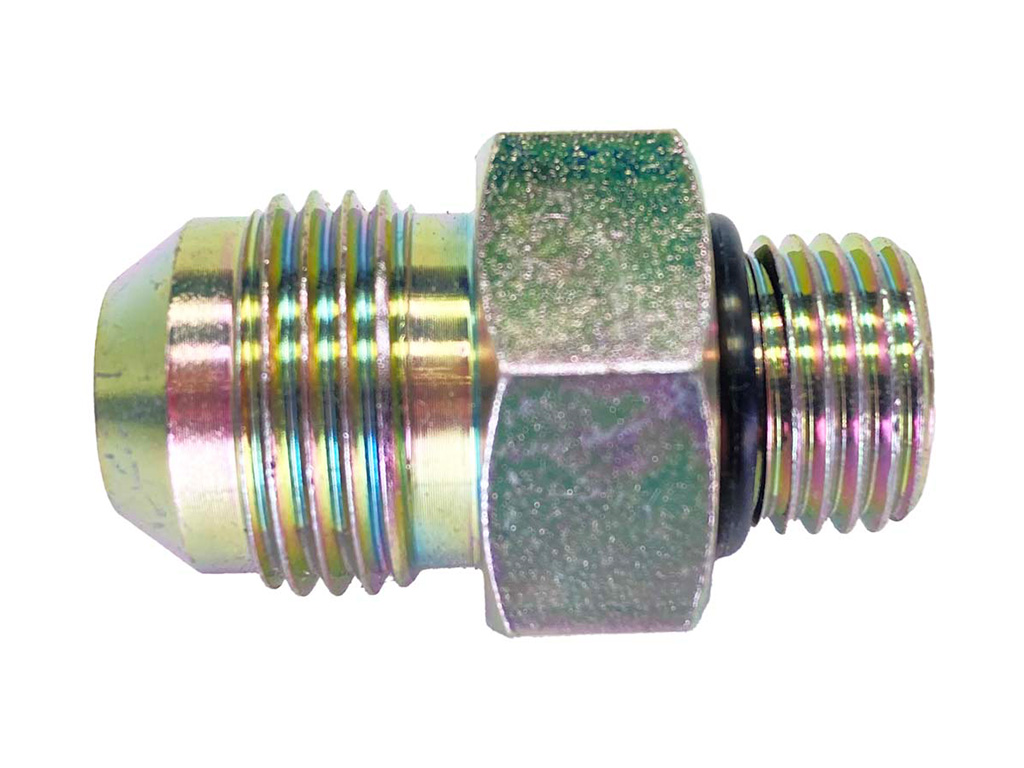

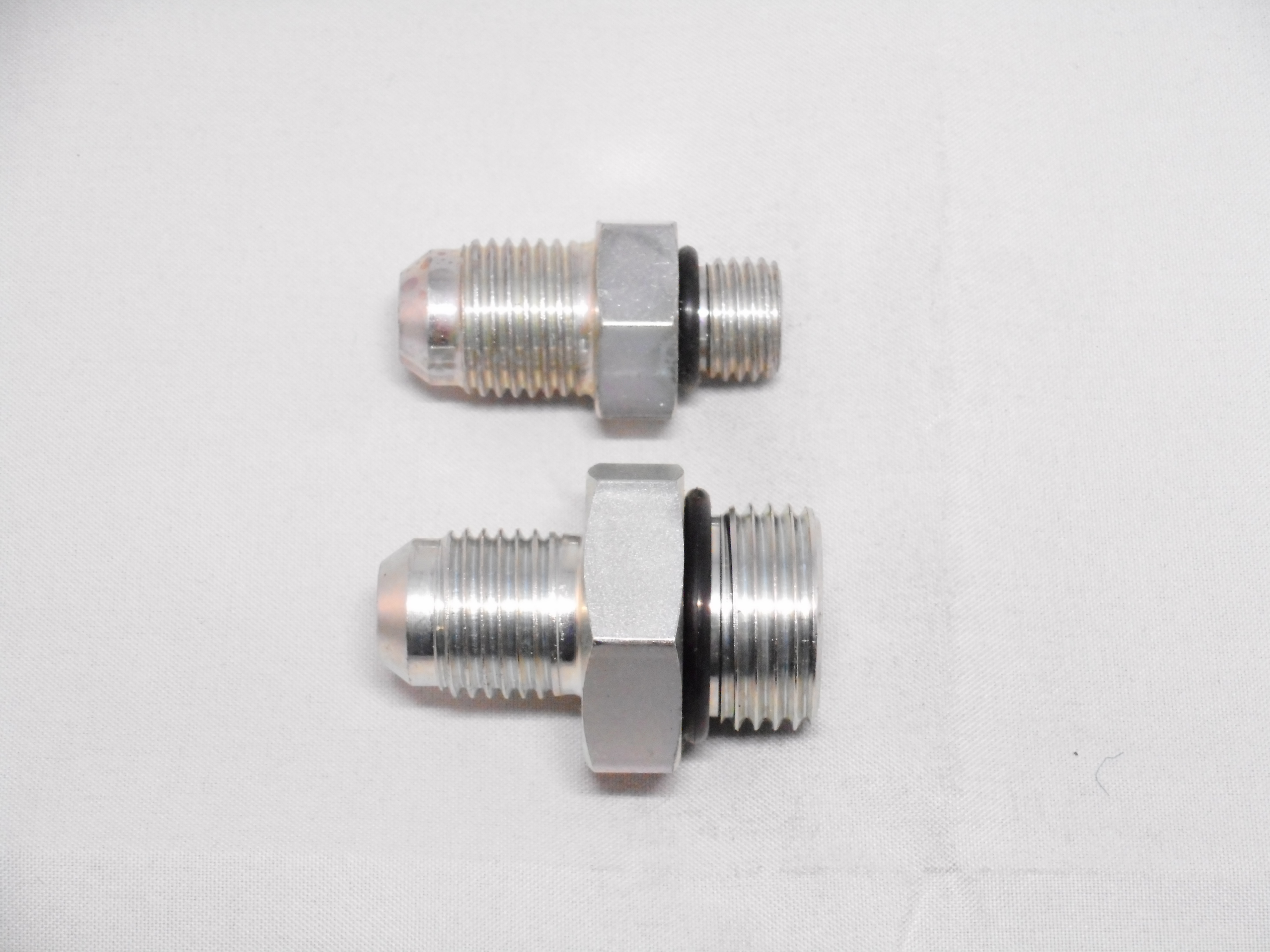

UNF(オス)×UNF(オス)Oリング
異径 Oリング側1段UP、1段DOWN
※300-U12U21-Oのみ3段異径
トキワ品番:AUタイプ
横浜品番:4015タイプ
(*)取寄せ品となります。
