- 390-UU-O(異径)

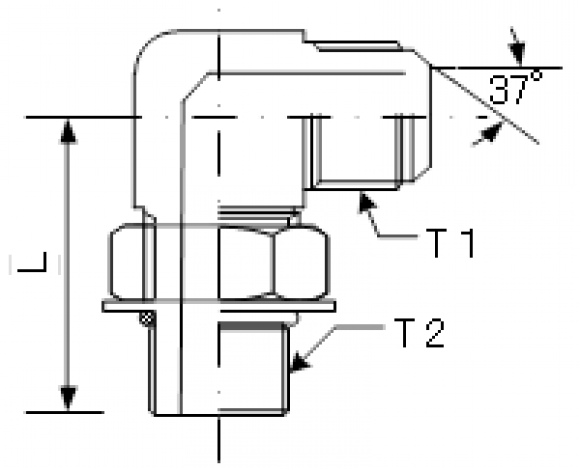

番号 | 登録品番 | T1 | T2 | L |
---|---|---|---|---|
<Oリング側小> | ||||
1* | 390-U09U07-O | U9/16 | U7/16 | 30 |
2* | 390-U12U09-O | U3/4 | U9/16 | 37 |
3* | 390-U14U12-O | U7/8 | U3/4 | 37 |
4* | 390-U17U14-O | U1"1/16 | U7/8 | 45.7 |
5* | 390-U19U17-O | U1"3/16 | U1"1/16 | 49.3 |
6* | 390-U21U19-O | U1"5/16 | U1"3/16 | 52 |
7* | 390-U26U21-O | U1"5/8 | U1"5/16 | 57.2 |
<Oリング側大> | ||||
1* | 390-U07U09-O | U7/16 | U9/16 | 32 |
2* | 390-U09U12-O | U9/16 | U3/4 | 37 |
3* | 390-U12U14-O | U3/4 | U7/8 | 43 |
4* | 390-U14U17-O | U7/8 | U1"1/16 | 49 |
5* | 390-U17U21-O | U1"1/16 | U1"5/16 | 52 |
UNF x UNF (Oリング) 90度
U7/16 ~ U1"5/8
<備考>
UNF(オス)×UNF(オス)座付Oリング 異径 90°
トキワ品番:WEU-0-XXXタイプ
横浜品番:4017タイプ
(*)取寄せ品となります。
