- U-U-90 (ｵｽﾒｽ変換)
| 番号 | 登録品番 | T1 | T2 | HEX |
|---|---|---|---|---|
| 1 | U-U-0404-90 | U7/16 | U7/16 | 19 |
| 2 | U-U-0606-90 | U9/16 | U9/16 | 22 |
| 3 | U-U-0808-90 | U3/4 | U3/4 | 27 |
| 4* | U-U-1010-90 | U7/8 | U7/8 | 32 |
| 5* | U-U-1212-90 | U1"1/16 | U1"1/16 | 36 |
| 6* | U-U-1616-90 | U1"5/16 | U1"5/16 | 41 |
| 7* | U-U-2424-90 | U1"7/8 | U1"7/8 | 55 |
| ＜HEX小＞ | ||||
| 8 | U-U-0404-90HEX17 | U7/16 | U7/16 | 17 |
| 9 | U-U-0606-90HEX19 | U9/16 | U9/16 | 19 |
| 10 | U-U-0808-90HEX24 | U3/4 | U3/4 | 24 |

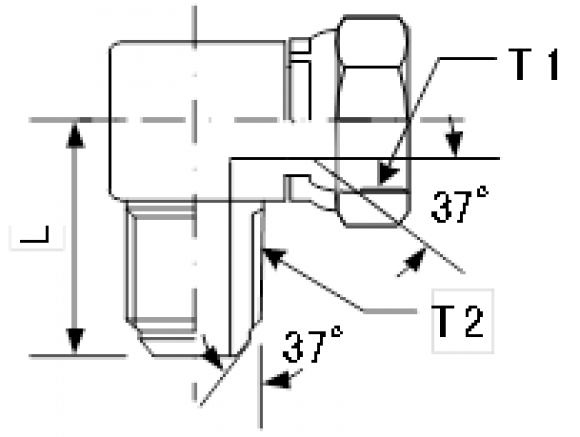

UNF x UNF (90度)
U7/16 ～ U1”7/8
<備考>

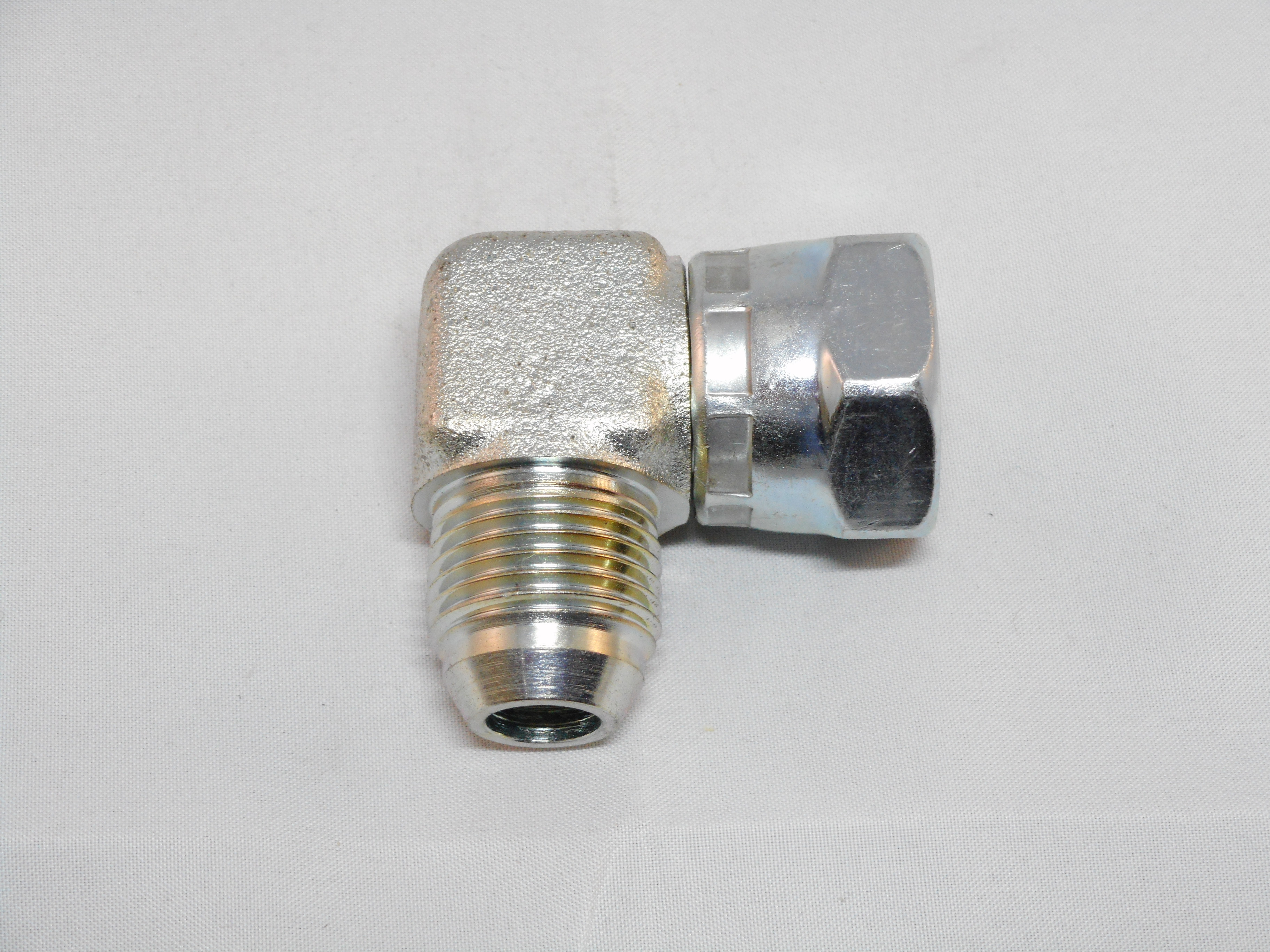

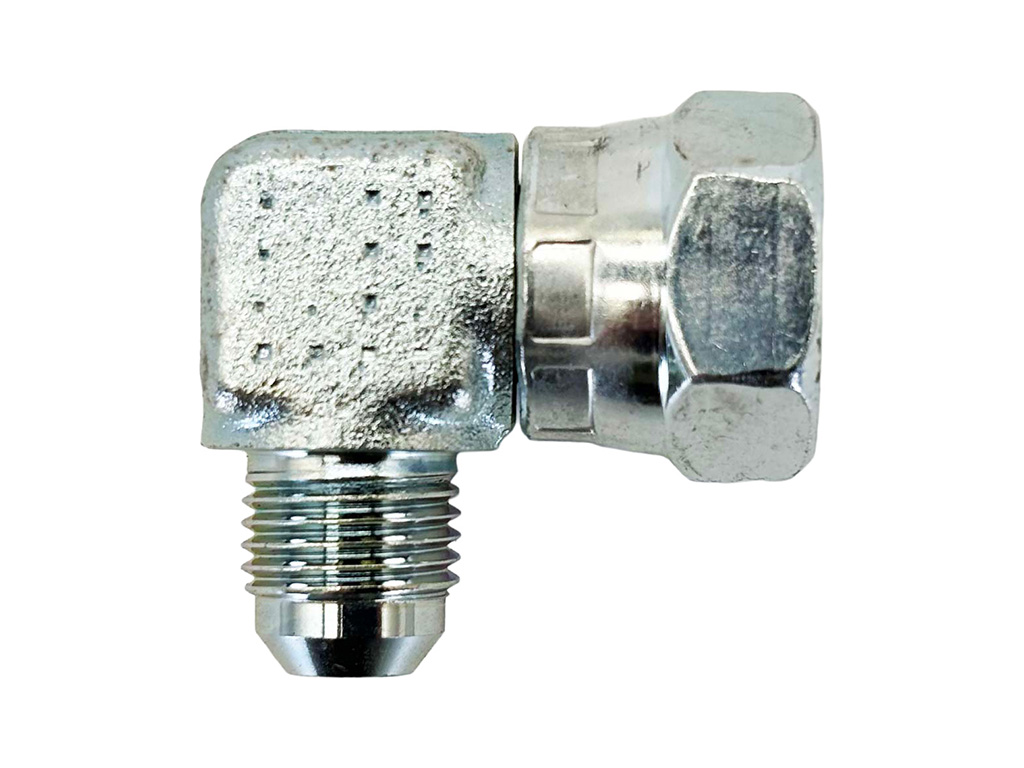

ＵＮＦメス（ニューマ）×ＵＮＦオス（ニューマ）
ブロック９０°エルボ
YH品番：4022タイプ
2024/11/9
U-U-0606-90 のHEX小を再設定
U-U-0404-90・U-U-0808-90 のHEX小を新規設定
(＊)取寄せ品となります。
