- 1013-U(異径PT大)

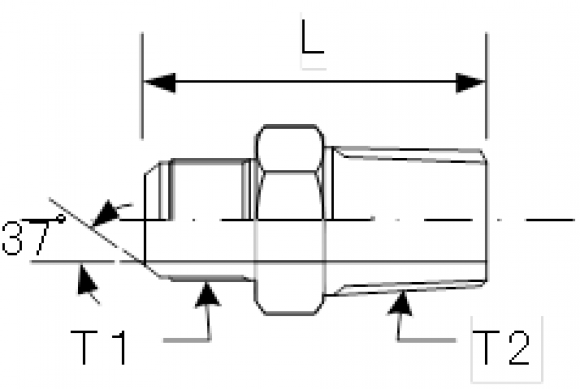

番号 | 登録品番 | T1 | T2(PT) | |
---|---|---|---|---|
<PT側大> | ||||
1 | 1013-U7/16-9PT | U7/16 | R3/8 | |
2 | 1013-U9/16-12PT | U9/16 | R1/2 | |
3 | 1013-U3/4-19PT | U3/4 | R3/4 | |
4 | 1013-U1"1/16-25PT | U1"1/16 | R1" | |
5 | 1013-U1"5/16-32PT | U1"5/16 | R1"1/4 |
UNF x R
U7/16 ~ U1"5/16
<備考>

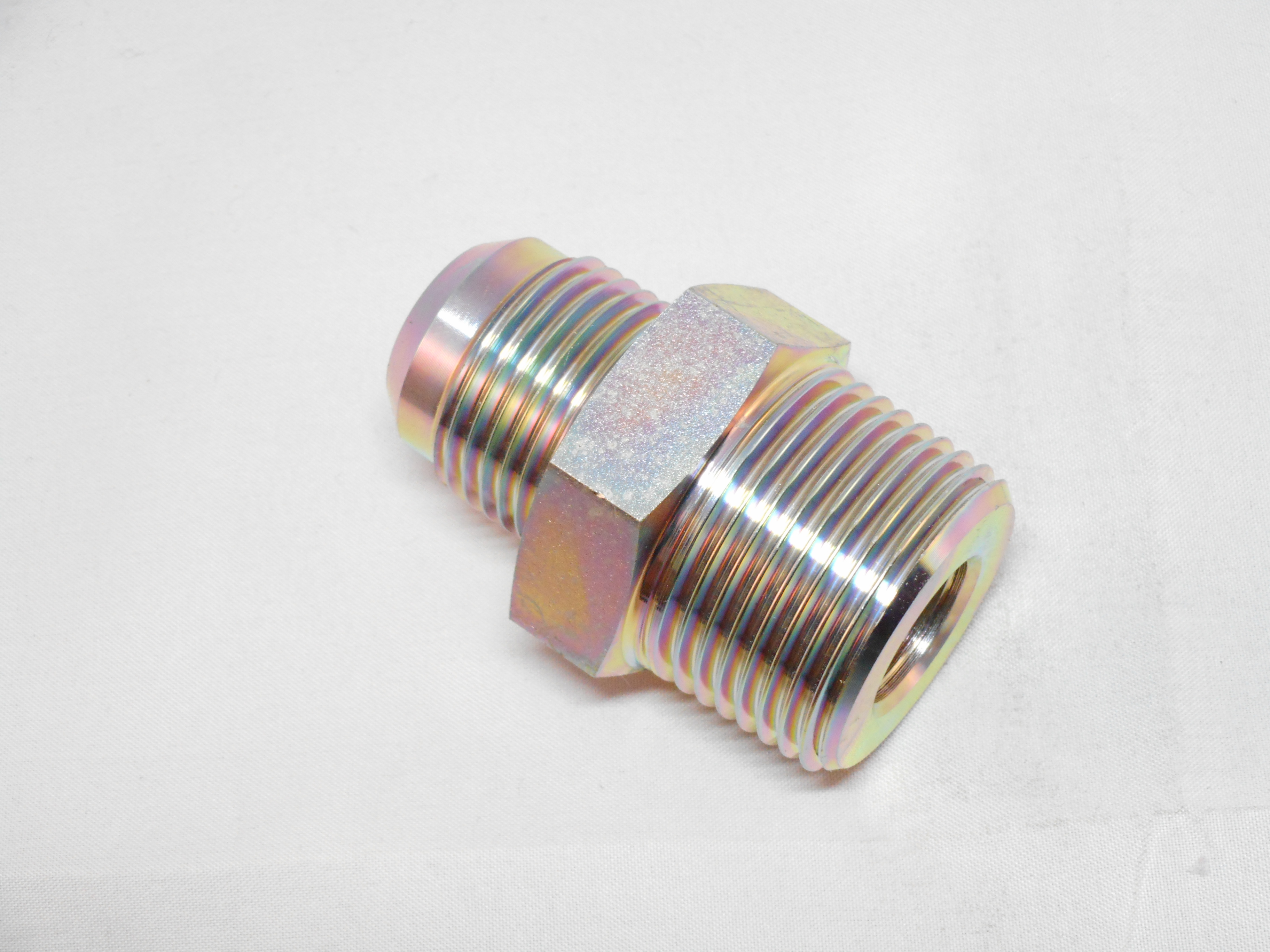

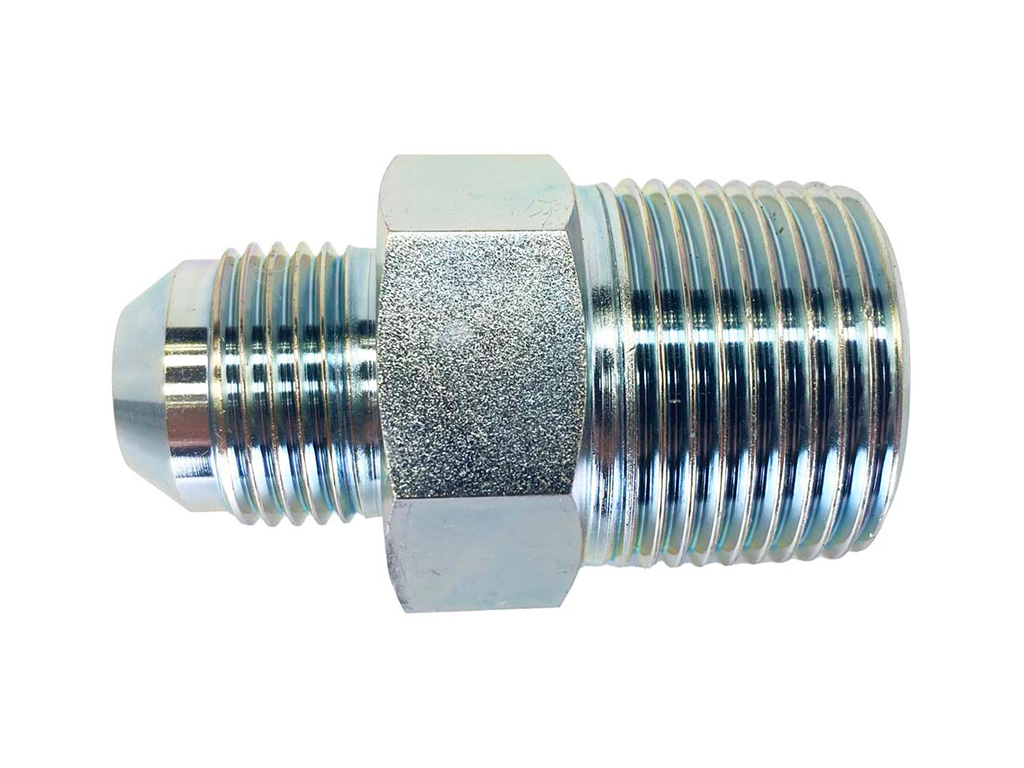

UNF(オス)×PTねじ(オス) 異径 PT側大
